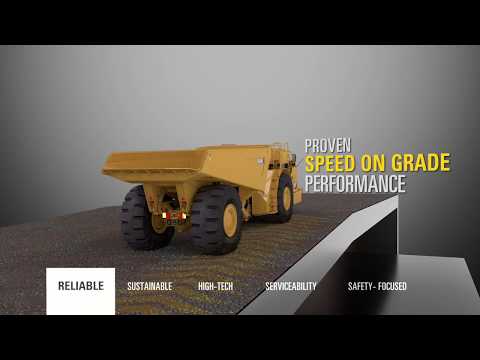

AD45 Camión articulado subterráneo

Motor ModelCat®C18

Potencia del motor - Motor EU Fase V - ISO 14396:2002598cv

Potencia del motor - Motor Tier 3 - ISO 14396:2002581cv

Potencia del motor - Motor VR - ISO 14396:2002581cv

Diámetro5,7 pulgadas

Carrera7,2in

Cilindrada1104,53in³

Nota (1)Las potencias nominales se aplican a una velocidad nominal de 2.000 rpm cuando se ensayan en las condiciones de referencia de la norma especificada.

Nota (2)Todas las condiciones de clasificación se basan en la norma ISO/TR14396:2002, condiciones estándar del aire de entrada con una presión barométrica total de 100 kPa (29,5 pulg Hg), con una presión de vapor de 1 kPa (0,295 pulg Hg), y 25° C (77° F). Rendimiento medido utilizando combustible según las especificaciones de la EPA.

Nota (3)Se requiere una reducción mínima* del motor hasta 3048 m (10.000 pies) @ velocidad nominal para motores Fase V, 2700 m (8.858 pies) para motores equivalentes Tier 3/Fase IIIA y 3505 m (11.500 pies) para motores VR equivalentes Tier 2/Fase II.

Nota (4)Paquete opcional de reducción de la ventilación disponible.

Nota (5)También está disponible un motor opcional con emisiones equivalentes a Tier 3 y Stage IIIA.

Nota (6)Motor opcional disponible que cumple las normas de emisiones Tier 4 Final de la EPA de EE.UU. y Fase V de la UE.

Note (7)*<5 %

Capacidad nominal de carga útil99208lb

Masa bruta de la máquina196765lb

Masa de envío (modelo de motor de fase V)96225lb

Masa de envío (otros modelos de motor)94415lb

Capacidades del cuerpo18,0-25,1 m³ (23,5-32,8 yd³)

Masa operativa91285lb

Masa operativa - Eje delantero64565lb

Masa operativa - Eje trasero26720lb

Masa operativa + carga útil nominal190495lb

Masa operativa + Carga útil nominal - Eje delantero89235lb

Masa operativa + Carga útil nominal - Eje trasero101260lb

Masa operativa88320lb

Masa operativa - Eje delantero61225lb

Masa operativa - Eje trasero27095lb

Masa operativa + carga útil nominal187530lb

Masa operativa + Carga útil nominal - Eje delantero85355lb

Masa operativa + Carga útil nominal - Eje trasero102175lb

Vacío - Eje delantero70,7%.

Vacío - Eje trasero29,3

Cargado - Eje delantero46,8%.

Cargado - Eje trasero53,2

Vacío - Eje delantero69,3

Vacío - Eje trasero30,7%.

Cargado - Eje delantero45,5%.

Cargado - Eje trasero54,5

Subida15Segundos

Inferior21Segundos

Duración total del ciclo36segundos

Subida14Segundos

Inferior21Segundos

Duración total del ciclo35segundos

Volquete - 123.6yd³

Volquete - 2 - Estándar27.9yd³

Volquete - 332,8yd³

Cuerpo eyector29,9yd³

NoteHeapedSAE 2:1.

Radio exterior*371in

Radio interior*209in

Oscilación del cuadro10

Ángulo de articulación42,5

Nota*Las dimensiones del espacio libre son sólo de referencia.

Hacia delante - 14,4 millas/h

Hacia delante - 25,9 millas/h

Hacia delante - 38mile/h

Hacia delante - 410,8 millas/h

Avance - 514,6 millas/hora

Hacia delante - 619,7 millas/h

Hacia delante - 726,4 millas/h

Marcha atrás - 14,2 millas/h

Marcha atrás - 25,6 millas/h

NotaVelocidades máximasde desplazamiento con neumáticos estándar 29,5 × R29.

Cárter del motor - Con filtro16.9gal (US)

Transmisión15.9gal (US)

Depósito hidráulico70.3gal (US)

Sistema de refrigeración22.5gal (US)

Diferencial delantero y transmisiones finales20.3gal (US)

Diferencial trasero y transmisiones finales21.9gal (US)

Depósito de combustible201,8gal (US)

Tamaño del neumático29,5 × R29

EstándaresCabinacertificada ROPS/FOPS

Relación diferencial3,46:1

Relación de transmisión final5,65:1

Índice de reducción total19,55:1

Estándar

Alimentación de 12 V en cabina

Alternador, 95 amperios

Toma de arranque auxiliar

Interruptor de desconexión de la batería, nivel del suelo

Disyuntor, 80 amperios

Spray de protección anticorrosiva

Conector de diagnóstico

Arranque eléctrico, 24 V

Interruptor de parada del motor, nivel del suelo
- Parte delantera izquierda

Iluminación
- Faros delanteros con regulador de intensidad, LED
- Luces de freno y traseras
- Luz de trabajo trasera (montada en la cabina), LED
- Luces de marcha atrás, LED

Baterías de bajo mantenimiento

Alarma de marcha atrás

Sistema de arranque y carga

Estándar

Sistema de supervisión electrónica Cat (Cat EMS)

Bocinas eléctricas

Indicadores
- Temperatura del refrigerante del motor
- Temperatura del refrigerante de la transmisión
- Temperatura del aceite hidráulico
- Nivel de combustible
- Velocímetro
- Tacómetro

Testigos luminosos
- Testigo de alerta
- Testigo de posición de la carrocería hacia arriba
- Luz de carretera
- Testigo de presión residual de los frenos
- Aplicación del ralentizador
- Intermitente

Aviso de nivel hidráulico bajo

Puesto del operador abierto Estructura ROPS/FOPS

Sistema de presencia del operador (freno de estacionamiento automático)

Retrovisores

Asiento con suspensión Cat Comfort TLV2 con cinturón de seguridad retráctil

Asiento de entrenador/pasajero y cinturón de seguridad

Volante inclinable/telescópico

Intermitentes

Estándar

Motor diesel Cat C18 ATAAC, 6 cilindros

Control automático del ralentizador de frenado

Cambio automático 7 velocidades adelante/2 velocidades atrás

Control del cambio del acelerador

Prefiltro de admisión de aire del motor

Bomba eléctrica de cebado de combustible

Escape, blindaje del compartimento turbo

Tracción a las cuatro ruedas

Refrigerante de larga duración

Limitación programable de la velocidad de avance

Bloqueo de engranajes programable con bandeja hacia arriba

Radiador, flujo transversal; Tapa del radiador de liberación manual

Sistema de dirección secundario

Frenos ^SAFR™ de discos múltiples, totalmente hidráulicos y cerrados, refrigerados por aceite

Convertidor de par, de serie con bloqueo automático

Estándar

Carrocería, volquete, (21,3 m³, 27,9 yd³)

Grupo purificador de escape catalítico/silenciador

Puntos de engrase centralizados

Calcomanías, pictogramas internacionales

Depósitos de combustible dobles

Protectores de motor y transmisión

Guardabarros, aletas delanteras y traseras

Muro cortafuegos

Grifo de cierre manual del sistema de combustible

Suspensión del eje delantero

Anillas de elevación del bastidor

Pasador de remolque delantero y trasero

Parachoques de goma delanteros

Manómetros, presión de frenos

Asidero (acceso a la cubierta superior)

Enganche, articulado y oscilante

Manual de uso y mantenimiento - Inglés y otros idiomas locales aplicables para seleccionar

Puerto S-O-S
- Líquido refrigerante
- Aceite de motor
- Aceite hidráulico
- Aceite de transmisión

Rejilla del radiador abatible

Neumáticos y llantas: Debe seleccionarse un neumático de la sección de accesorios obligatorios de la lista de precios de la máquina. El precio base de la máquina incluye únicamente una llanta sin cámara estándar.

Opcional

Apagado de la batería
- Aislamiento a nivel del suelo, interruptor de aislamiento en cabina
- Aislamiento a nivel del suelo, interruptor de apagado del motor
- Aislamiento a nivel del suelo, interruptor de apagado del motor, aislamiento en cabina

Volquete de carrocería
- Carrocería (18,0 m³, 23,5 yd³)
- Carrocería (25,1 m³, 32,8 yd³)

Eyector de carrocería
- Eyector (22,9 m³, 30,0 yd³)

Revestimientos de carrocería, impacto y/o desgaste
- 10 mm (0,4"), carrocería, vertedero (18,0 m³, 23,5 yd³)
- 10 mm (0,4"), carrocería, vertedero (21,3 m³, 27,9 yd³)
- 10 mm (0,4"), carrocería, vertedero (25,1 m³, 32,8 yd³)
- 10 mm (0,4"), carrocería, eyector (22,9 m³, 30,0 yd³)

Placa de desgaste de la carrocería, exterior
- 16 mm (0,62"), carrocería, volquete (18,0 m³, 23,5 yd³)
- 16 mm (0,62"), carrocería, volquete (21,3 m³, 27,9 yd³)
- 16 mm (0,62"), carrocería, volquete (25,1 m³, 32,8 yd³)

Cámara
- Orientación trasera en color
- Carga en color

Funda, antivandalismo para envío

Opciones de motor
- Motor, Fase V
- Motor, Reducción de ventilación (VR)
- Equivalente a Tier 3
- Opciones de postratamiento (sólo para uso con motor VR)

Filtro DPF (Flow Through)

Sistema de llenado rápido
- Refrigerante
- Aceite de motor
- Combustible (depósitos dobles)
- Aceite hidráulico
- Aceite de transmisión

Sistema de extinción de incendios
- Ansul, wet

Fluidos
- Combustible Arctic
- Refrigerante Arctic

Extensión del pasamanos

Sistema de lubricación
- Automático, volquete o cuerpo eyector
- Centralizado, cuerpo eyector

Transferencia de minas
- Bastidor delantero preparado para la transferencia de minas (soldado por puntos)
- Carrocería del volquete preparada para la transferencia de minas (soldada por puntos)
- Carrocería del eyector preparada para la transferencia de minas (soldada por puntos)

Puesto de mando ROPS/FOPS cerrado
- Aire acondicionado
- Presurizador y filtro de cabina
- Luz de techo
- Calefactor
- Compartimento preparado para radio y altavoces
- Parasol
- Ventana, puerta corredera de cabina

Interruptor del freno de estacionamiento
- Empujar para accionar
- Tirar para accionar

Carga útil
- Sistema de medición de la carga útil del camión (TPMS)

Cinta reflectante

Llantas
- Numeración de identificación de las llantas
- Recambio, sin cámara

Asiento
- Asiento de suspensión Cat Comfort TLV2, vinilo
- Asiento de suspensión en T, mecánico

Funda de asiento
- Tee and Cat Comfort TLV2
- Funda de asiento, acompañante

Herramientas de servicio
- Pernos de elevación, descarga o expulsión
- Caja de diagnóstico
- Soportes del cilindro de elevación (para desmontar la carrocería)
- Medidor de desgaste de los frenos
- Manual de piezas de referencia para herramientas adicionales disponibles

Interruptores
- Parada del motor, activación de la supresión de incendios
- Temporizador de ralentí
- Parada del motor, activación de la supresión de incendios/temporizador de ralentí

Tecnología
- Sistema Product Link Elite (PLE)

Disposición de los neumáticos
- Neumático, 29.5 × R29 VSNT Bridgestone
- Neumático, 29.5 × R29 VSDL Bridgestone

Convertidor de par, gran altitud, a partir de 3000 m (9.842 pies)

NOTA: No todas las funciones están disponibles en todas las regiones. Consulte a su distribuidor Cat para obtener más información.
