Potencia bruta máxima168 CV
Cilindrada (modo de potencia estándar: intervalo 1-3**)428in³
Potencia bruta máxima - ISO 14396 (modo de potencia estándar: intervalo 1-3**)160 CV
Potencia bruta máxima - ISO 14396 (sistema métrico) (modo de potencia estándar: intervalo 1-3**)162 CV
Par neto máximo - SAE J1349 (Modo de potencia estándar: intervalo 1-3**)573ft-lbf
Potencia bruta nominal máxima - ISO 14396 (métrica)170mhp
Par bruto máximo - ISO 14396 (Modo de potencia de rendimiento: intervalo 1-4)601ft-lbf
Carrera - Modo de potencia de rendimiento: Alcance 1-45,3in
Potencia bruta máxima - Régimen máximo del motor (modo de potencia de rendimiento: intervalo 1-4)1800r/min
Par neto máximo - SAE J1349 (Rendimiento [HP+] Modo de potencia: Gama 1-4)797N-m
Cilindrada (modo de potencia de rendimiento: intervalo de velocidad 1-4)428in³.
EmisionesEl motorcumple las normas de emisiones Tier 4 Final de la EPA de EE.UU.
Motor ModelCat®C7.1
Nota (4)No es necesario reducir la potencia hasta 3000 m (10.000 pies) de altitud. La reducción automática protege los sistemas hidráulico y de transmisión.
Potencia bruta nominal máxima - ISO 14396168 CV
Potencia bruta máxima - ISO 14396 (DIN) (Modo de potencia de rendimiento: intervalos 1-4)170 CV
Nota (2)**La potencia y el par de la gama 4 equivalen al modo Performance con tecnología Caterpillar Power by Range.
Nota (3)Las potencias netas se ensayan en las condiciones de referencia para la norma especificada y denotan la potencia disponible en el volante cuando el motor está equipado con alternador, filtro de aire, componentes de emisiones y ventilador a la velocidad especificada.
Potencia bruta máxima - ISO 14396 (modo de potencia de rendimiento: intervalo 1-4)168 CV
Nota (1)*El motor Cat C7.1 cumple las normas de emisiones Tier 4 Final de la EPA de EE.UU./Fase V de la UE.
Diámetro (modo de potencia estándar: intervalo 1-4)4,1 pulg.
Potencia neta - ISO 9249 a velocidad mínima del ventilador (modo de potencia estándar: intervalo 1-3**)156 CV
Carrera (modo de potencia estándar: intervalo 1-3**)5,3 pulg.
Potencia neta - SAE J1349 a velocidad mínima del ventilador (modo de potencia estándar: intervalo 1-3**)156 CV
Potencia bruta máxima - Régimen máximo del motor (modo de potencia estándar: intervalo 1-3**)1600r/min
Potencia neta - ISO 9249 (métrica) a velocidad mínima del ventilador (modo de potencia de rendimiento: intervalo 1-4)166 CV
Potencia neta - ISO 9249 a velocidad mínima del ventilador (modo de potencia de rendimiento: intervalo 1-4)164 CV
Potencia neta - ISO 9249 (métrica) a velocidad mínima del ventilador (modo de potencia estándar: intervalo 1-3**)158 CV
Diámetro (modo de potencia estándar: intervalo 1-3**)4,1 pulg.
Par neto máximo - ISO 9249 (Modo de potencia de rendimiento: intervalo 1-4)587ft-lbf
Par bruto máximo - ISO 14396 (Modo de potencia estándar: intervalo 1-3**)795N-m
Par neto máximo - ISO 9249 (Modo de potencia estándar: intervalo 1-3**)776N-m
Potencia neta - SAE J1349 a velocidad mínima del ventilador (modo de potencia de rendimiento: intervalo 1-4)163 CV
Peso operativo31382lb
Capacidades del cucharón2,1-5,0 m³ (2,7-6,5 yd³)
Capacidades del cucharón - Material ligero3,1-5,0 m³ (4,0-6,5 yd³)
ROPSISO3471:2008
FOPSISO3449:2005 Nivel II
Niveles sonoros declarados - Nivel de potencia acústica exterior (ISO 6395:2008)*101dB(A)
Niveles sonoros declarados - Nivel de presión sonora del operador (ISO 6396:2008)*68dB(A)
Nota (1)*Las mediciones se realizaron al 70% de la velocidad máxima del ventilador de refrigeración del motor. El nivel sonoro puede variar a diferentes velocidades del ventilador de refrigeración del motor. La cabina estaba correctamente instalada y mantenida. Las mediciones se realizaron con las puertas de la cabina y la cabina
Nota (2)Los valores de caudal indicados corresponden a una máquina que funciona en el modo de potencia de rendimiento (1.800 rpm).
Número de vueltas del volante: de izquierda a derecha o de derecha a izquierda3,5 vueltas
Caudal máximo - Bomba de dirección34gal/min
Cilindro de dirección, doble efecto - Diámetro interior2,8in
Cilindro de dirección, doble efecto - Carrera17.2in
Nota (1)El sistema de dirección utiliza una bomba de desplazamiento variable sensible a la carga con cilindros dobles de doble efecto.
Presión máxima de trabajo - Bomba de dirección3500psi
Tiempos de ciclo de dirección - De izquierda a derecha - RPM mínimas: Flujo de la bomba limitado2.8s
Ángulo de articulación de la dirección - Cada dirección40°.
Tiempos de ciclo de dirección - De izquierda a derecha - RPM máximas: 90 rpm Velocidad del volante2.4s
Cilindro de dirección, doble efecto - Diámetro del vástago1,6in
Presión de alivio - Cilindro de inclinación4351psi
Tiempos de ciclo - 1.600 rpm - Estándar: Duración total del ciclo10.1s
Caudal máximo - Bomba de aplicación50gal/min
Caudal máximo - Bomba de aplicación - 4ª función Caudal máximo*42gal/min
Nota (2)Los valores de caudal indicados corresponden a una máquina que funciona en el modo de potencia de rendimiento (1.800 rpm).
Tiempos de ciclo - 1.800 rpm - Rendimiento (HP+): Descarga (a la máxima altura de elevación)1,5s
Nota*El caudal de la 3ª y 4ª función es totalmente ajustable del 20% al 100% del caudal máximo a través de la pantalla secundaria.
Tiempos de ciclo - 1.800 rpm - Rendimiento (HP+): Duración total del ciclo9.3s
Tiempos de ciclo - 1.600 rpm - Estándar: Flotación descendente (elevación máxima hasta el nivel del suelo)2,7 s
Tiempos de ciclo - 1.800 rpm - Rendimiento (HP+): Elevación (nivel del suelo a elevación máxima)5.1s
Tiempos de ciclo - 1.800 rpm - Rendimiento (HP+): Flotación descendente (elevación máxima hasta el nivel del suelo)2,7 s
Presión de alivio - Cilindro de inclinación - 3ª y 4ª función Presión máxima de trabajo4061psi
Tiempos de ciclo - 1.600 rpm - Estándar: Descarga (a la máxima altura de elevación)1,7 s
Presión máxima de trabajo - Bomba de implementos4061psi
Presión de alivio - Cilindro de inclinación - 3ª y 4ª función Presión de alivio4351psi
Nota (1)El sistema de implementos utiliza una bomba de desplazamiento variable con detección de carga dedicada con cilindros de elevación dobles de doble efecto y un cilindro de inclinación simple de doble efecto.
Tiempos de ciclo - 1.600 rpm - Estándar: Elevación (nivel del suelo a elevación máxima)5,7 s
Caudal máximo - Bomba de aplicación - 3ª función Caudal máximo*50gal/min
Cilindro de elevación: Elevador estándar - Diámetro interior4.3in
Cilindro de inclinación: Elevación estándar - Carrera21.9in
Cilindro de inclinación: Elevador estándar - Diámetro del vástago2,8in
Cilindro de elevación: Elevador estándar - Diámetro del vástago2.4in
Cilindro de inclinación: Elevador estándar - Diámetro interior5.1in
Cilindro de elevación: Elevador estándar - Carrera28.7in
Tamaño estándar20,5 R25, radial (L-3)
Nota (2)Caterpillar recomienda que consulte a un proveedor de neumáticos para evaluar todas las condiciones antes de seleccionar un modelo de neumático.
Nota (1)Hay otras opciones de neumáticos disponibles. Póngase en contacto con su distribuidor Cat para obtener más información.
Otras opciones: 20,5 R25, Radial (L-2); 620/75 R26 MegaX, 750/65 R26 MegaX
Transmisión - Caja de cambios2,2gal (US)
Sistema de refrigeración7.9gal (US)
Tanque de Líquido de Escape Diesel (DEF)5gal(US)
Depósito de combustible51,5gal (US)
Ejes - Traseros6.6gal (US)
Sistema hidráulico - Tanque incluido43.6gal (US)
Cárter del motor5,3gal (US)
Ejes - Delantero6.9gal (US)
Depósito hidráulico23.8gal (US)
Nota*El eje delantero de bloqueo del diferencial puede conectarse en marcha a pleno par hasta 10 km/h.
Eje traseroOscilante
Nota (2)El tren de potencia está gobernado por el exclusivo sistema Intelligent Power Management de Caterpillar para ofrecer el máximo rendimiento y eficiencia.
Eje delanteroFijo
Eje delantero - Ayuda a la tracción*Diferencial autoblocantede serie
Eje trasero - Ángulo de oscilación por tamaño de neumático - 20.5 R25±10.5 grados
Frenos - ServicioDiscohúmedo a bordo
Eje trasero - Ayuda a la tracciónDiferencialde deslizamiento limitado opcional
Frenos - De estacionamientoSpringaplicado liberado hidráulicamente
Eje trasero - Ángulo de oscilación por tamaño de neumático - 750/65, 620/65±7 grados
Adelante - Alcance 28mile/h
Hacia delante - Alcance 1*1-13km/h (0,6-8 mph)
Marcha atrás - Alcance 425millas/h
Marcha atrás - Alcance 28mile/h
NotaEl control de rastrillopermite ajustar la gama de velocidad máxima en la dirección de avance desde 1 km/h (0,6 mph) hasta 13 km/h (8 mph) en la gama 1 a través de la pantalla secundaria cuando está equipada. El valor predeterminado de fábrica es de 7 km/h (4,4 mph). La velocidad máxima en marcha atrás se mantendrá
Adelante - Alcance 317mile/h
Adelante - Alcance 425mile/h
Marcha atrás - Alcance 317mile/h
Marcha atrás - Alcance 1*8millas/h
Carga de punta de giro completo19424lb
Aire acondicionadoElsistema de aire acondicionado de esta máquina contiene el refrigerante de gas fluorado de efecto invernadero R134a (potencial de calentamiento global = 1430). El sistema contiene 1,9 kg de refrigerante, lo que equivale a 2,717 toneladas métricas de CO2.
TraseroOscilante±11 grados; diferencial abierto (de serie); diferencial de deslizamiento limitado (opcional)
DelanteroFijo; Diferencial de bloqueo (de serie)
Altura - Distancia al suelo**1.3ft
Ángulo del portaequipajes43
Ángulo de salida33
Longitud - Distancia entre ejes9,8 pies
Longitud - Eje trasero a parachoques6.5ft
Radio de giro - Sobre el cubo19,5 pies
Altura de transporte - Pasador del cubo1,3 pies
Anchura - Sobre neumáticos8,3 pies
Nota (2)**Varía según el neumático.
Profundidad de excavación**3,9in
Radio de giro - Exterior de los neumáticos17.7ft
Altura libre - Cubo nivelado**11.75ft
Altura libre - Cucharón a 45°*9,1 pies
Ángulo de la cremallera a plena elevación54
Altura total**17,1 pies
Anchura - Cubo8,4 pies
Altura del suelo al centro del eje**2.25ft
Altura - Pasador de cubo**12,8 pies
Peso operativo31125lb
Anchura - Centro de la banda de rodadura6,3 pies
Radio de giro - Interior de los neumáticos9,4 pies
Alcance - Cucharón a 45°*3,6 pies
Longitud - Total*24.9ft
Altura libre - Carga sobre altura**10.9ft
Longitud - Enganche al eje delantero4.9ft
Altura del suelo a la baliza**12,2 pies
Ángulo de articulación40
Altura del suelo a la cabina**10,9 pies

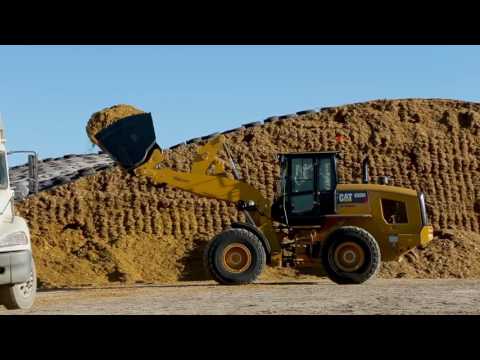

Nota (3)Las dimensiones indicadas corresponden a un manipulador Ag 930M configurado con cucharón Fusion de uso general de 2,3 m³ (3,0 yd³), cuchillas atornilladas, contrapesos pesados, operador de 80 kg (176 lb) y neumáticos Michelin 20.5 R25 XHA2.
Nota (1)*Varía según el cubo.
Ángulo de descarga a plena elevación48
Longitud - Eje trasero a parachoques6.5ft
Ángulo de salida33
Altura total**18,7 pies
Alcance - Cucharón a 45°*4,4 pies
Ángulo de descarga a plena elevación48
Anchura - Cubo8,4 pies
Longitud - Distancia entre ejes9,8 pies
Anchura - Centro de la banda de rodadura6,3 pies
Longitud - Enganche al eje delantero4.9ft
Altura del suelo al centro del eje**2.25ft
Nota (1)*Varía según el cubo.
Altura libre - Cucharón a 45°*10,7 pies
Altura - Pasador de cubo**14.4ft
Altura del suelo a la baliza**12,2 pies
Altura de transporte - Pasador del cubo1,9 pies
Altura libre - Carga sobre altura**11.6ft
Radio de giro - Exterior de los neumáticos17.7ft
Radio de giro - Sobre el cubo20,6 pies
Ángulo de la cremallera a plena elevación51
Ángulo de la cremallera al transportar47
Longitud - Total*27ft
Nota (2)**Varía según el neumático.
Altura del suelo a la cabina**10,9 pies
Radio de giro - Interior de los neumáticos9,4 pies
Altura libre - Cubo nivelado**13,4 pies
Anchura - Sobre neumáticos8,3 pies
Nota (3)Las dimensiones indicadas corresponden a un manipulador Ag 930M configurado con cucharón Fusion de uso general de 2,3 m³ (3,0 yd³), cuchillas atornilladas, contrapesos pesados, operador de 80 kg (176 lb) y neumáticos Michelin 20.5 R25 XHA2.
Profundidad de excavación**5,3in
Ángulo de articulación40
Peso operativo31441lb
Altura - Distancia al suelo**1.3ft
Reciclabilidad94%.
