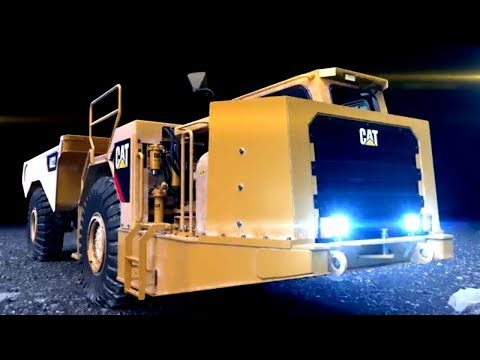

AD22 Camión articulado subterráneo

Motor ModelCat®C11

Potencia del motor - Motor Tier 3 - ISO 14396:2002316CV

Diámetro5,1 pulgadas

Carrera5,5in

Desplazamiento680in²

Nota (1)Las potencias nominales se aplican a una velocidad nominal de 2.100 rpm cuando se ensayan en las condiciones de referencia de la norma especificada.

Nota (2)Valores basados en condiciones de aire estándar SAE J1995 de 25° C (77° F) y barómetro de 100 kPa (29,61 Hg). Potencia basada en combustible con una gravedad API de 35 a 16° C (60° F) y un LHV de 42 780 kJ/kg (18.390 BTU/lb) cuando el motor se utiliza a 30° C (86° F).

Nota (3)La reducción de potencia del motor comenzará a una altitud de 3353 m (11.000 pies).

Capacidad nominal de carga útil48501lb

Masa bruta de la máquina97488lb

Capacidades del cuerpo9-12m³ (11,8-15,7 yd³)

Vacío47042lb

Vacío - Eje delantero35752lb

Vacío - Eje trasero11290lb

Cargado97488lb

Cargado - Eje delantero46747lb

Cargado - Eje trasero50742lb

Vacío - Eje delantero76,00 %.

Vacío - Eje trasero24,00 %.

Cargado - Eje delantero48,00 %.

Cargado - Eje trasero52,00 %.

Hacia delante - 13,5 millas/h

Hacia delante - 26,7 millas/h

Hacia delante - 39,9 millas/h

Hacia delante - 415,7 millas/hora

Marcha atrás - 13,5 millas/h

NotaVelocidades máximasde desplazamiento con neumáticos estándar 18.00 × R25.

Relación diferencial5,429

Relación de transmisión final4,765

Ratio de reducción total25,87

Subir13s

Inferior14s

Duración total del ciclo27s

Cuerpo 1 - Cuerpo estándar11.8yd³

Cuerpo 213.1yd³

Cuerpo 314.4yd³

Cuerpo 415,7yd³

Cuerpo eyector12,7yd³

NoteHeapedSAE 2:1.

Radio exterior294in

Radio de holgura interior161,2in

Oscilación del marco±10

Ángulo de articulación45

Cárter del motor - Con filtro7.1gal (US)

Transmisión5.3gal (US)

Depósito hidráulico38.3gal (US)

Sistema de refrigeración15gal(US)

Diferencial delantero y transmisiones finales11.6gal (US)

Diferencial trasero y transmisiones finales11.6gal (US)

Depósito de combustible95gal(US)

Caja de engranajes de transferencia1.24gal (US)

Tamaño del neumático18.00 × R25

EstándaresCabinacon certificación ROPS/FOPS

Estándar

Alimentación de 12 V en cabina

Alternador:
- 95 amperios cabina abierta
- 150 amperios cabina cerrada

Toma de arranque auxiliar

Interruptor de desconexión de la batería, nivel del suelo:
- Parte delantera izquierda

Disyuntores:
- Principal: 80 amperios
- A/C: 80 amperios (cabina cerrada)
- Alternadores: 105 amperios (abierto); 150 amperios para (cerrado)

Spray de protección anticorrosiva

Conectores de diagnóstico

Arranque eléctrico, 24 V

Interruptor de bloqueo de arranque del motor, nivel del suelo (LH):
- Parte delantera izquierda

Interruptor de parada del motor, nivel del suelo (RH):
- Parte delantera derecha

Iluminación, LED:
- Luces de freno y traseras
- Faros delanteros con regulador de intensidad
- Luz de trabajo trasera (montada en la cabina)
- Luces de marcha atrás

Baterías de bajo mantenimiento

Alarma de marcha atrás

Sistema de arranque y carga

Luces indicadoras de dirección

Estándar

Motor diésel Cat C11 ACERT ATAAC de seis cilindros

Transmisión automática de cuatro velocidades hacia delante/una hacia atrás

Bomba manual de cebado de combustible

Escape, blindaje del compartimento turbo

Tracción a las cuatro ruedas

Refrigerante de larga duración

Limitador de velocidad cuerpo arriba, 3-5 km/h (2-3 mph)

Limitador de velocidad de bajada del portón trasero, 3-5 km/h (2-3 mph)

Desbloqueo manual del tapón del radiador

Radiador, cristal simple de flujo cruzado

Llantas, cinco piezas, sin cámara

Frenos de discos múltiples, húmedos, cerrados, totalmente hidráulicos y modulados en sentido inverso, refrigerados por aceite

Convertidor de par con bloqueo automático

Estándar

Enganche oscilante

Carrocería, volquete, 9,0 m³ (11,8 yd³)

Grupo purificador de escape catalítico/silenciador

Calcomanías, pictogramas internacionales

Protectores de motor y transmisión

Guardabarros, de serie con guardabarros delanteros LH

Cortafuegos

Grifo de cierre manual del sistema de combustible

Anillas de elevación del bastidor

Pasador de remolque delantero y trasero

Asidero (acceso a la cubierta superior)

Manual de uso y mantenimiento:
- Inglés y otro idioma local aplicable para seleccionar

Puerto S-O-S℠:
- Líquido refrigerante
- Aceite de motor
- Aceite hidráulico
- Aceite de transmisión

Disposición de los neumáticos:
- Neumático, Michelin 18.00 × R25 XKD1A

Función de liberación manual de la presión del sistema hidráulico y de frenado

Bloqueo del bastidor de dirección

Pasadores de retención del cuerpo de descarga

Pasador de retención del cuerpo eyector

Estándar

Luz de cúpula

Luz de puerta

Bocinas eléctricas

Puesto del operador abierto Estructura ROPS/FOPS

Operador sistema actual

Retrovisores

Asiento con suspensión, Tee, mecánico con cinturón de seguridad retráctil

Volante inclinable

Puerto de carga USB

Sistema de control electrónico:
- Luces indicadoras
- Freno de estacionamiento
- Sistema de carga eléctrica
- Alarma de presión de aceite del motor
- Alarma de temperatura del refrigerante del motor
- Alarma de nivel de refrigerante del motor
- Alarma de temperatura del aceite de la transmisión
- Alarma de temperatura del aceite del convertidor de par
- Alarma de temperatura del aceite hidráulico
- Alarma del filtro de aceite de la transmisión
- Alarma del filtro de aceite de refrigeración de los frenos
- Alarma del sistema de frenos
- Parada E
- Arrastre de frenos
- Luz ámbar de advertencia de la transmisión
- Luz ámbar de advertencia del motor
- Alarma de IBA
- Dirección secundaria activa
- Alarma de presencia del operador
- Alarma de nivel de aceite hidráulico
- Luz roja de avería del motor
- Luz roja de avería de la transmisión
- Alarma de presión de aceite de la dirección
- Retardador (activado)
- Carrocería levantada
- Elevador no flotante
- Puerta de la cabina abierta
- Intermitentes
- Luces largas
- Luz de advertencia de alerta

Indicadores (en pantalla):
- Temperatura del refrigerante del motor
- Temperatura del aceite de la transmisión
- Nivel de combustible
- Presión del aceite del motor
- Presión del aceite de la dirección
- Presión del aceite del acumulador de freno
- Presión del aceite del freno de servicio
- Presión del aceite del freno de estacionamiento
- Tacómetro
- Velocímetro
- Indicador de marcha engranada

Opcional

Volcado del cuerpo:
- Carrocería, 10,0 m³ (13,1 yd³)
- Carrocería, 11,0 m³ (14,4 yd³)
- Carrocería, 12,0 m³ (15,7 yd³)

Expulsor del cuerpo:
- Cuerpo, 9,7 m³ (12,7 yd³)

Cámara trasera en color

Interruptor de parada del motor, cabina

Fluidos:
- Combustible Arctic
- Refrigerante Arctic

Guarda, malla, cabina abierta

Protector, malla, cabina cerrada

Interruptor de freno de estacionamiento:
- Empuje para aplicar

Llantas:
- Numeración de identificación de la llanta
- Recambio, sin cámara

Funda de asiento:
- Tee

Sistema de dirección secundario (accionamiento eléctrico)

Herramientas de servicio:
- Soportes del cilindro elevador (para desmontar la carrocería)

Puesto del operador cerrado (incluye de serie):
- Aire acondicionado (resistente a la sal)
- Presurizador y filtro de cabina
- Calefactor (eléctrico)
- Ventana, corredera, puerta de cabina
- Limpiaparabrisas y lavaparabrisas

Cinta reflectante
